branchement bandes a leds

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: branchement bandes a leds

Message par gomrund le Sam 27 Nov 2010 - 0:39

merci, ca devrait le faire.

j'ai mis les bandes de leds sur les ecopes, preparé les + sur des cosses, je mettrais demain les - sur cosses rapides sur les - des clignos et raccorder les + sur mon fil + intermediaire qui reliera le coté gauche a celui du droit sur le + d'une veilleuse et remontage du tout.

j'espere juste qu'apres avec fais tout ca, qu'il ne me reste pas une vis ou deux en rab scratch Ca arrive des fois

gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Sam 27 Nov 2010 - 19:27

bon ca y est fini . Dans l'ensemble je m'en sors bien

leds sur ecopes:


montage fait, ecopes refixées , avec flash:

sans flash



Donc j'ai pris mon " + apres contact " directement sur le phare et le " - " sur chaque cligno d'ou ma petite surprise qui le fait quand meme bien a mon gout
Laughing
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Sam 27 Nov 2010 - 19:56

du coup pour les branchements:

cligno: "+" fil noir/blanc
"-" fil noire ( et du coup, ce n'est pas un "-" permanent car quand le courant passe, ca coupe mes leds )
phare: "-" fil noir/blanc ( du coup je me suis fais avoir vu que c'est le "+" du cligno , c'est encore bien logique leur truc scratch )
"croisement" fil blanc
"route" fil jaune
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Sam 27 Nov 2010 - 20:14



Ca fait trop bien !

Félicitations. J'aime beaucoup ! Malheureusement la déco et la modif des écopes que je veux faire ne pourra pas me permettre de faire comme toi, mais je ne suis pas loin de tout remettre en question.

Encore félicitations .

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Sam 27 Nov 2010 - 20:24

merci, je ne suis pas mecontent du resultat
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Sam 27 Nov 2010 - 22:13

Au fait , je ne t'ai pas dit, tu me dois une scéance chez le kiné car je me suis chopé un torticolli à regarder ta vidéo !

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par solaris3 le Sam 27 Nov 2010 - 22:17

gomrund a écrit:bon ca y est fini . Dans l'ensemble je m'en sors bien

leds sur ecopes:


montage fait, ecopes refixées , avec flash:

sans flash



Donc j'ai pris mon " + apres contact " directement sur le phare et le " - " sur chaque cligno d'ou ma petite surprise qui le fait quand meme bien a mon gout
Laughing


+1340 respect pour le boulot ( dommage que ta pas fait le tour de la grille )
car la du coup ca fait vraiment bizarre mes bon les gouts & coulours Very Happy

avatar
solaris3
En 1100 GSXR
En 1100 GSXR

Nombre de messages : 1131
Age : 44
Localisation : paris
Moto(s) : Avais une B-KING FULLLLL BLACK-BLACK
Date d'inscription : 08/07/2008
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Sam 27 Nov 2010 - 22:20

Honnêtement ça ne me choque pas que ça ne fasse pas le tour, même au contraire.

Sur les voitures tu ne vois jamais tout le tour des optiques en led. Si je devais le faire, je ferai pareil. Mais comme tu dis les goûts et les couleurs ...

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Dim 28 Nov 2010 - 0:00

desolé pour le torticouliii geek mais c'est ma 1ere video que je mets sur internet et je ne sais pas si il etait possible de tourner l'image scratch study .

avant de definir la position exacte, je voulais faire le tour, mais vu que la partie haute de l'ecope n'a pas la meme inclinaison, ca n'aurais pas fonctionner vu que mes leds eclairent par le flan de la bande d'ou la perte de la partie haute. ( sans compter que ca m'aurais vrillé la bande )
il m'aurais fallu un eclairage central mais du coup je n'aurais eu que la partie haute de bonne geek
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par DAMs le Dim 28 Nov 2010 - 0:38

beau boulot félicitation et j'aime bien le faite qu'ils s'éteignent lorsque ça clignote ça me donne envie de me lancer aussi Cool
et comme quoi les erreurs font de belle découverte cheers
L'Amérique, découverte par Christophe Colomb alors qu'il cherchait à rallier l'Inde. Laughing Laughing
avatar
DAMs
En 1900 Midnight
En 1900 Midnight

Nombre de messages : 1927
Age : 30
Localisation : 01 Bourg
Moto(s) : GSR , B-King Full Black
Date d'inscription : 27/12/2009
Réputation : 0

Revenir en haut Aller en bas

re

Message par clef à molette le Dim 28 Nov 2010 - 9:38

sympa j'aime assez....

avatar
clef à molette
Grand gourou incollable du B-King !!!
Grand gourou incollable du B-King !!!

Nombre de messages : 5753
Age : 41
Localisation : Nouméa
Moto(s) : b-king (vendu) GTR 1400 (vendu)
Date d'inscription : 24/07/2010
Réputation : 47

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Lun 29 Nov 2010 - 23:38

Tuto du branchement

Materiels:


Proceder comme sur le manuel pour demonter les ecopes et basculer l'optique avant pour acceder aux fils des veilleuses ou du phare ( pour mon cas: le phare ). A savoir que le Plein Phare n'est pas cumulé au feu de croisement, donc suivant ou vous prenez le "+", en passant a l'autre eclairage, les leds se coupent

Pour mon "+" general, un fil venant en derivation sur le fil blanc ( "+" du feu de croisement ) du phare avec une cosse rapide. Pour ceux qui voudraient se prendre sur le Plein phare, se mettre sur le fil jaune



Pour le "-", la bande a leds de gauche sur le "-" du clignotant gauche ( par ce biais, ca fait comme sur ma video postée plus haut ) , et pour la bande droite, clignotant droit.



Pour mon "+" du coté droit, je fais parvenir mon "+" general ( donc du phare, fil rouge avec le morceau de scotch noir ) juste a coté de la cosse du clignotant. Juste au nv du reservoir, je derive le "+" general avec une 2 eme cosse rapide pour le faire filer sous le reservoir jusqu'a atteindre le coté gauche egalement au nv de la cosse du clignotant




Pour le "+" de la bande a leds, fil en attente par une cosse, ensuite reste plus qu'a le raccorder au "+" en attente a cote de la cosse du clignotant, raccorder le clignotant et "contact" cheers Comme ca, chaque ecopes peuvent par la suite se defaire individuellement




j'espere avoir ete clair dans mon explication tongue


Dernière édition par gomrund le Mar 30 Nov 2010 - 10:57, édité 1 fois
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 8:39

Pour moi c'est clair mais en même temps l'electricité et moi ça fait +1340.

Je reviens sur la forme des bandes de led en C, le nouveau touareg a quasiment la même forme. Ca fait super chouette et eux aussi aurait pu faire le tour. Mais honnétement, ça ne l'aurait pas fait !

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Mar 30 Nov 2010 - 10:39

je te rassure, moi c'est pareil, c'est pour ca que j'ai posé des questions sur le forum, ensuite, j'ai telephoné a l'atelier du concess suzuki au Forum a nantes ( pour les couleurs des fils du phare ) en esperant une reponse rapide du code couleurs quand j'ai vu que celui des clignos ne correspondait pas a celui du phare, il m'a envoyé chié sans me les donner sous le motif que vu qu'ils ne s'embetaient pas a le donner a des professionnels, il y avait encore moins de chance qu'ils le fassent pour un particulier.
Je te cache pas que je l'ai mal pris etant donné que j'ai pris la moto chez eux. Ca prennait quoi.... 2 sec a me dire voila, tel fil c'est le + , celui là le -, etc...

normalement je remonte ce WE pour la revision, si le temps n'est pas trop mauvais, il vont m'entendre. Evil or Very Mad

du coup j'y suis aller a taton Laughing comme j'avais pas de testeur, avant de trouver les bons, j'ai du mettre des cosses rapides sur 2 ou 3 fils qui fallait pas Shocked tongue mais comme ca denude qu'un peu de protection sans couper le fil, un peu de schotch et on ne voit plus rien

je viens de rajouter une du matos utilisé dans le tuto
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 11:12

En fait je voulais dire par +1340 que ce n'est pas 0. L'electricité fait en partie de mon boulot et je dois avoir au moins 3 testeurs à la maison.

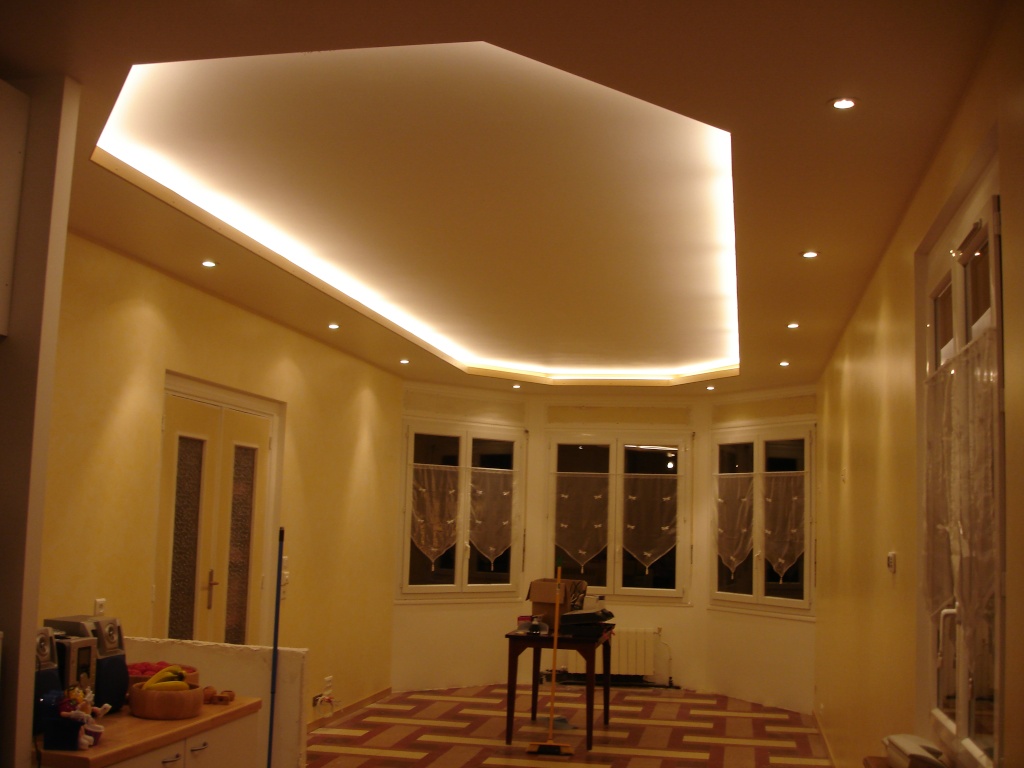

Voici quelques une de mes réas en électrotechnique et électricité batiment :




























Les prochaines photos seront faite sur mon B-King. Wink

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Mar 30 Nov 2010 - 11:35

ca va ca gere respect

avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par solaris3 le Mar 30 Nov 2010 - 14:33

Freeman_83 a écrit:En fait je voulais dire par +1340 que ce n'est pas 0. L'electricité fait en partie de mon boulot et je dois avoir au moins 3 testeurs à la maison.

Voici quelques une de mes réas en électrotechnique et électricité batiment :




























Les prochaines photos seront faite sur mon B-King. Wink


+1340 respect quelle boulot de OUF du tres bon taf
avatar
solaris3
En 1100 GSXR
En 1100 GSXR

Nombre de messages : 1131
Age : 44
Localisation : paris
Moto(s) : Avais une B-KING FULLLLL BLACK-BLACK
Date d'inscription : 08/07/2008
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 14:35

Attends que je m'occupe du B-King ! Twisted Evil

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Mar 30 Nov 2010 - 14:40

apres la creation de l'etoile filante, on va avoir droit a l'etoile roulante
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 14:45

Ne vous inquiétez pas, ça ne sera pas un sapin de Noël.

Quoiqu'il en soit j'ai déjà commandé 2 flancs avec cligno d'avance et de la fibre optique !

(Qu'est ce que j'aime vous mettre l'eau à la bouche ! Twisted Evil )

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Mar 30 Nov 2010 - 14:50

fait attention quand meme Twisted Evil , a nous faire languir de la sorte, on va etre hyper exigent sur le resultat Cool

Loin de moi l'envie de te mettre la pression Wink mais on t'as a l'oeil maintenant cyclops
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 14:54

Ok alors j'arrête, surtout que ce que je veux faire va dépendre de savoir si on arrive à séparer la partie transparente du clignotant de l'autre partie.

Si vous avez des infos là-dessus ...

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par gomrund le Mar 30 Nov 2010 - 14:58

perso, je ne sais pas, mais il doit bien y avoir quelqu'un de plus bricoleur que moi ici qui a du s'y pencher
avatar
gomrund
Grand spécialiste du B-King
Grand spécialiste du B-King

Nombre de messages : 2460
Age : 40
Localisation : ancien 24 / re-actuel 44
Moto(s) : Bking serie Yosh
Date d'inscription : 16/10/2010
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Jean-mich le Mar 30 Nov 2010 - 17:43

Freeman_83 a écrit:En fait je voulais dire par +1340 que ce n'est pas 0. L'electricité fait en partie de mon boulot et je dois avoir au moins 3 testeurs à la maison.

Voici quelques une de mes réas en électrotechnique et électricité batiment :






Désolé de te décevoir, mais çà ne rentrera jamais dans le b-king!!! Evil or Very Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad



_________________
Je penche donc je suis!  (enfin, méf quand même!!!)
avatar
Jean-mich
Admin
Admin

Nombre de messages : 16982
Age : 60
Localisation : VAR
Moto(s) : KTM 1290 superduke
Date d'inscription : 26/10/2007
Réputation : 159

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 17:51



Si on en met un peu dans chaque interstice, ça doit pouvoir rentrer ! lol!

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

re

Message par clef à molette le Mar 30 Nov 2010 - 18:37

bon boulot mais tu vas t'ennuyer, il y a moins de fils sur le b-king

avatar
clef à molette
Grand gourou incollable du B-King !!!
Grand gourou incollable du B-King !!!

Nombre de messages : 5753
Age : 41
Localisation : Nouméa
Moto(s) : b-king (vendu) GTR 1400 (vendu)
Date d'inscription : 24/07/2010
Réputation : 47

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 18:44

T'inquiéte pas je vais en rajouter ! Wink

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par DAMs le Mar 30 Nov 2010 - 21:07

clef à molette a écrit:bon boulot mais tu vas t'ennuyer, il y a moins de fils sur le b-king


en parlant de fils
moi on m'a dit qu'il fallait en retirer un et un d'important lol!
avatar
DAMs
En 1900 Midnight
En 1900 Midnight

Nombre de messages : 1927
Age : 30
Localisation : 01 Bourg
Moto(s) : GSR , B-King Full Black
Date d'inscription : 27/12/2009
Réputation : 0

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 21:53

DAMs a écrit: moi on m'a dit qu'il fallait en retirer un et un d'important lol!

Oui il faut que m'occupe de celui-là aussi. Twisted Evil

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par TOF59 le Mar 30 Nov 2010 - 21:57

j espere que tu et au courant de tous
avatar
TOF59
En 1000 SV
En 1000 SV

Nombre de messages : 1081
Age : 39
Localisation : lille
Moto(s) : B-KING FULL BLACK EST 990 SMR 2012
Date d'inscription : 28/09/2009
Réputation : 1

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Freeman le Mar 30 Nov 2010 - 21:59



Ouai et je viens sur ce fofo pour me tenir au jus !


_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23202
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 548

Revenir en haut Aller en bas

Re: branchement bandes a leds

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
