[TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Voir le sujet précédent Voir le sujet suivant Aller en bas

[TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par zonedimpact le Dim 25 Mai 2014 - 14:26

Bon voila je me suis lancé dans la modif que certains ont aussi faites a savoir integrer un feu de cb 1000R
Merci a ceux qui ont su m aiguiller dans cette operation (le bidass; tonton .....)

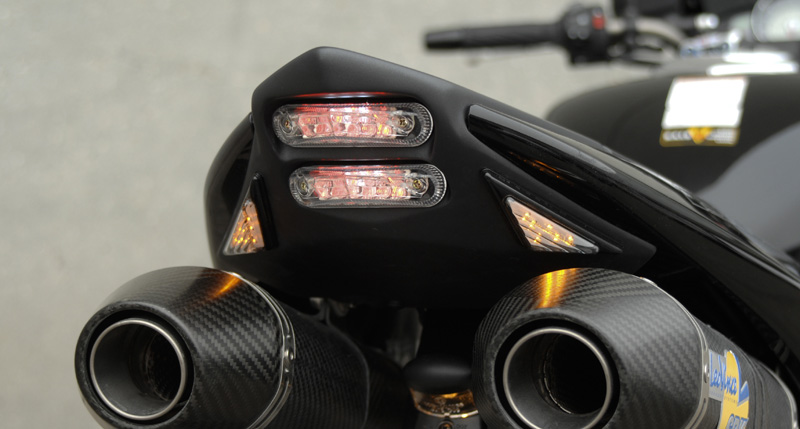

pour commencer j avais un feu S2 concept monté a l achat de la moto qui s est avére etre une belle merde ; leds qui claquent et peinture de tres mauvaise qualité (a 400 roros le bout de plastoc.... enfin bon)

" />

donc l idee est d integerer un feu de cb 1000 r de chez 2a4; il y a une patte en plastique transparent sur le dessus que vous devrez couper

" />

dans la pointe arriere d origine

" />

on repere on trace

" />

pour arriver a ça

" />

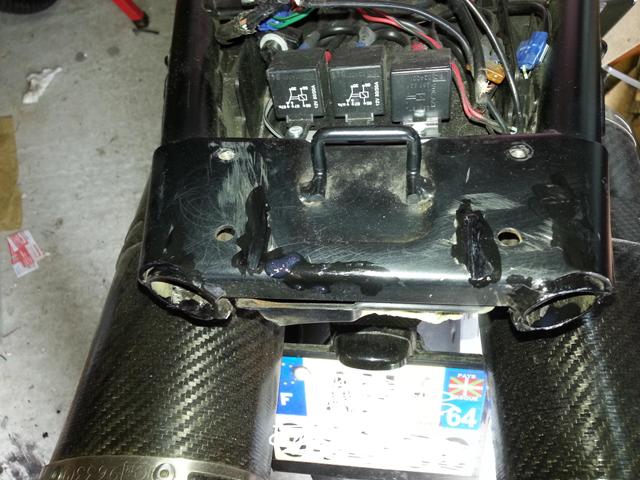

details sur les fixations :

" />

vous devrez egalement proceder a l ablation d une partie des fixations d origines ; cela n affecte en rien la solidité de la partie arrière on peut donc jouer allegrement de la meuleuse; vous prendrez soins d applique de l antirouille sur les parties mises a nues

" />

" />

" />

" />

Vient a present le cablage qui est repere comme suit

coté moto
marron : + feux
blanc : + stop
noir/blanc/kaki : masse

coté feux
blanc : feux
rouge : stop
noir: masse

les feux est equipé de clignos integré; j ai choisi de conserve ceux d origine

donc on par de la , vous pouvez admirer l extraordinaire cablage realiser par mon concessionnaire : des fils en vrac tenus par du scotch  ...........je vous laisse vous faire une opinion

" />

que j ai remplace par une prise trois voies etanche

" />

on remonte le tout

" />

" />

en guise de "dessous de feux" je me suis servit de la partie basse de l ancien feux, ça depanne mais ça ne me satisfait pas; donc je realise un patron dans du carton

" />


et je reporte ça sur une plaque d alu qui trainait par la , il faut egalement mettre en forme les cotés pour s adapter aux courbes de la coque d origine


" />

" />


petit essai de mise en place ça rend plutot pas mal, j avais jamais travaillé d alu comme ça je suis assez satisafait

" />

vient ensuite la partie mise en appret; peinture, vernissage et passage au four

" />

" />

pour un resltat final que je considere comme satisfaisant

" />

" />


Voila j espere que ce tuto servira au pluis grand nombre que desire faire la modif, si vous avez des questions hesitez pas
avatar
zonedimpact
En Kingquad
En Kingquad

Nombre de messages : 743
Age : 42
Moto(s) : b king full black
Date d'inscription : 13/03/2010
Réputation : 34

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par Bertrand80 le Dim 25 Mai 2014 - 14:31

  Salut,
Super ce tuto
Très explicit, agrémenté de
Et pour un final qui rend super bien
avatar
Bertrand80
En 1400 GSX
En 1400 GSX

Nombre de messages : 1413
Age : 37
Localisation : Le Meux (60)
Moto(s) : Suzuki GSX B King
Date d'inscription : 12/07/2011
Réputation : 13

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par *kiko* le Dim 25 Mai 2014 - 14:57

Feloche ma poule !
avatar
*kiko*
Grand gourou incollable du B-King !!!
Grand gourou incollable du B-King !!!

Nombre de messages : 10004
Age : 55
Localisation : Skopje (Macédoine)
Moto(s) : full black mode B+ :-)) ça c'était avant...
Date d'inscription : 06/10/2010
Réputation : 136

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par zonedimpact le Dim 25 Mai 2014 - 16:14

*kiko* a écrit:Feloche ma poule !

merci gros poussin
avatar
zonedimpact
En Kingquad
En Kingquad

Nombre de messages : 743
Age : 42
Moto(s) : b king full black
Date d'inscription : 13/03/2010
Réputation : 34

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par lucky le Dim 25 Mai 2014 - 16:23

bravo

tu est obligé de retoucher les 2 coques pour mettre ce feu  scratch

_________________

avatar
lucky
Modérateur
Modérateur

Nombre de messages : 4857
Age : 53
Localisation : GAZZZVILLE
Moto(s) : B-king black
Date d'inscription : 28/05/2011
Réputation : 279

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par zonedimpact le Dim 25 Mai 2014 - 16:50

lucky08 a écrit:bravo

tu est obligé de retoucher les 2 coques pour mettre ce feu  scratch

si tu parles des 2 coques laterales peut etre pas mais ça reste du bricolage.............et comme j avais pas de coque de rab j y suis allé un peu a taton
avatar
zonedimpact
En Kingquad
En Kingquad

Nombre de messages : 743
Age : 42
Moto(s) : b king full black
Date d'inscription : 13/03/2010
Réputation : 34

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par adexel le Dim 25 Mai 2014 - 19:58

beau travail et belle finition
avatar
adexel
Modérateur
Modérateur

Nombre de messages : 5345
Age : 52
Localisation : les 24h du mans
Moto(s) : B-King rouge et noir et plus d'ABS
Date d'inscription : 20/03/2011
Réputation : 122

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par Freeman le Dim 25 Mai 2014 - 21:38

Super boulot.

Bien joué pour la plaque alu.

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23554
Age : 44
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 567

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par Mathigazz le Dim 25 Mai 2014 - 21:42

Beau boulot j'ai le même sur la mienne et aucun soucis très fiable
avatar
Mathigazz
En 800 GSV-R
En 800 GSV-R

Nombre de messages : 806
Age : 34
Localisation : Dans le Verdon
Moto(s) : B-king Full Full
Date d'inscription : 05/03/2011
Réputation : 47

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par Jean-mich le Lun 26 Mai 2014 - 15:15

Ouaip, bravo!!!

_________________
Je penche donc je suis!  (enfin, méf quand même!!!)
avatar
Jean-mich
Admin
Admin

Nombre de messages : 17236
Age : 60
Localisation : VAR
Moto(s) : KTM 1290 superduke
Date d'inscription : 26/10/2007
Réputation : 169

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par danydan le Lun 26 Mai 2014 - 20:10

Très bon boulot
avatar
danydan
En scooter 125 Burgman
En scooter 125 Burgman

Nombre de messages : 131
Age : 39
Moto(s) : BKing
Date d'inscription : 23/03/2014
Réputation : 2

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par zonedimpact le Lun 26 Mai 2014 - 20:58

merci a vous tous
avatar
zonedimpact
En Kingquad
En Kingquad

Nombre de messages : 743
Age : 42
Moto(s) : b king full black
Date d'inscription : 13/03/2010
Réputation : 34

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par Casktigrou le Mar 3 Juin 2014 - 21:36

Sa me plais bien tous ça

Casktigrou
piéton
piéton

Nombre de messages : 16
Age : 36
Moto(s) : 1300 Bking
Date d'inscription : 28/05/2014
Réputation : 0

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par zonedimpact le Mar 3 Juin 2014 - 21:59

Ben yapluka.... Very Happy
avatar
zonedimpact
En Kingquad
En Kingquad

Nombre de messages : 743
Age : 42
Moto(s) : b king full black
Date d'inscription : 13/03/2010
Réputation : 34

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par Casktigrou le Mar 3 Juin 2014 - 23:13

Si je te file se qui faut tu as pas envie d en refaire un autre?

Casktigrou
piéton
piéton

Nombre de messages : 16
Age : 36
Moto(s) : 1300 Bking
Date d'inscription : 28/05/2014
Réputation : 0

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par zonedimpact le Mer 4 Juin 2014 - 5:20

C est a dire que je prefere faire une connerie sur mon propre matos.... et j ai balance le gabarit de decoupe
avatar
zonedimpact
En Kingquad
En Kingquad

Nombre de messages : 743
Age : 42
Moto(s) : b king full black
Date d'inscription : 13/03/2010
Réputation : 34

Revenir en haut Aller en bas

Re: [TUTO] a mon tour : modif du feu arriere par un feu de CB 1000R

Message par Casktigrou le Mer 4 Juin 2014 - 11:00

Ok pas de soucis
