Mon premier coup de clef : montage de grille radiateur

Message par Phanfan le Dim 19 Aoû 2012 - 12:48

Aloha,

je ne suis pas bricolo, et pas complètement manchot non plus, j'ai pris mon courage a deux mains et j'ai sortie la clé de 10 et les outils de la bk pour faire ça.

achat des deux grilles chez Krax 173€.

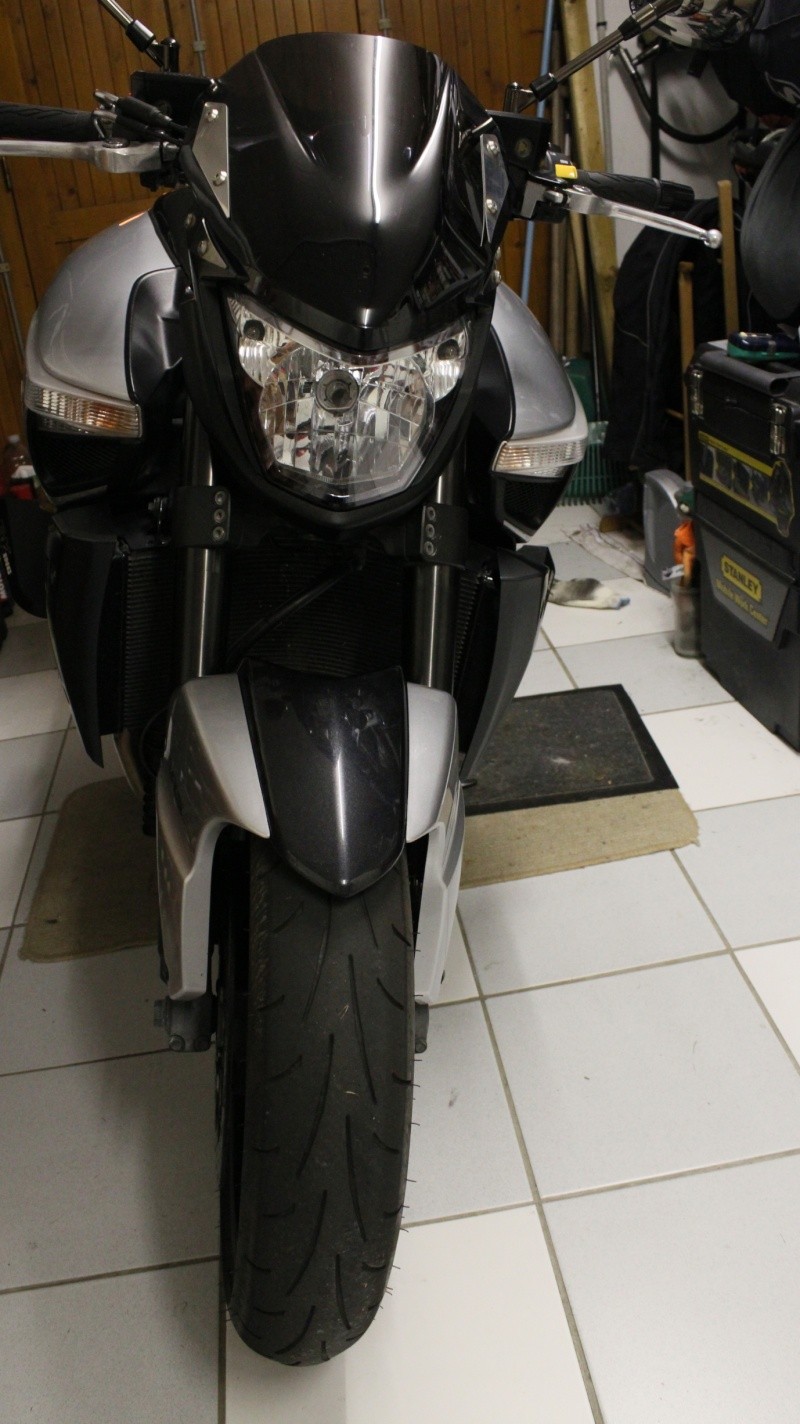

Avant :

pendant :
Dévisser les deux visses latérales des écopes de radiateurs, retirer l'écope en tirant sur la pointe (sans visse).
Dévisser les deux visses de maintient du radiateur d'huile (sous le radiateur d'eau). Ces deux visses sont remplacées par celle fournies avec la grille.
Amener le radiateur à sa place. il faut bien le maintenir vers le haut. Une patte métallique de maintiens des câbles peut frotter légèrement (au dessus du radiateur).
Visser les deux visses de maintien de la grille (celle du bas) sans serrer a fond car il faut un peu de jeu pour bien caller les pattes de fixation lattérale (celles qui viennent sous les écopes)
remonter les écopes de radiateurs. il faut appuyer de dessus un peu pour atteindre le patte visse.
finir de visser les deux visses de maintient du radiateur d'huile (sous le radiateur d'eau).
Apres


je n'ai pas monté la grille du radiateur d'huile car apres un car d'heure de réflexion, j'ai pas trouvé comment enlever l'ancienne grille sans forcer. Pi du coup toutes les étiquettes "touches pas à ça!" ceux sont mise a clignoter... clown

quelqu'un peut il m'indiquer comment enlever la grille du radiateur d'huile svp ^^

v!
avatar
Phanfan
En 1300 Hayabusa
En 1300 Hayabusa

Nombre de messages : 1305
Age : 42
Localisation : Ile de France
Moto(s) : BK ABS Grise B+
Date d'inscription : 29/06/2012
Réputation : 56

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par gegegers le Dim 19 Aoû 2012 - 14:01

T'as trouvé où ces grilles sympas Cool Cool
avatar
gegegers
En scooter 125 Burgman
En scooter 125 Burgman

Nombre de messages : 173
Age : 57
Localisation : GARD
Moto(s) : hayabusa b king
Date d'inscription : 15/08/2012
Réputation : 6

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par clef à molette le Dim 19 Aoû 2012 - 14:41

elles sont magnifiques ces grilles et je regrette de les avoir connu trop tard

pour ta grille du radiateur d'huile, il faut juste tirer dessus en faisant levier sur la partie ouverte de l'anneau d'accroche


avatar
clef à molette
Grand gourou incollable du B-King !!!
Grand gourou incollable du B-King !!!

Nombre de messages : 5802
Age : 41
Localisation : Nouméa
Moto(s) : b-king (vendu) GTR 1400 (vendu)
Date d'inscription : 24/07/2010
Réputation : 48

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Le Druide le Dim 19 Aoû 2012 - 19:03

J'ai enfin commandé les mêmes chez Krax la semaine dernière cheers

Au bout de presque 2 ans et demi il était temps Suspect

_________________
MEMBRE HEUREUX DU FOFO ET DRUIDE DU KBO3P



avatar
Le Druide
Modérateur et Ex organisateur BK-Day
Modérateur et Ex organisateur BK-Day

Nombre de messages : 9027
Age : 42
Localisation : Seine & Oise
Moto(s) : Honda ST 1100 (1998) & Triumph Speed Triple (2007)
Date d'inscription : 28/03/2010
Réputation : 24

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par gegegers le Dim 19 Aoû 2012 - 19:31

Je viens de commander les miennes sur MCA-online (99 euros les deux grilles) http://www.mca-online.eu/index.php?option=com_virtuemart&page=shop.browse&category_id=98&Itemid=7

Je vous dirais ce que j'en pense et le délai de réception

avatar
gegegers
En scooter 125 Burgman
En scooter 125 Burgman

Nombre de messages : 173
Age : 57
Localisation : GARD
Moto(s) : hayabusa b king
Date d'inscription : 15/08/2012
Réputation : 6

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Freeman le Lun 20 Aoû 2012 - 6:42

J'avais commandé les mêmes que Phanphan mais en sur eBay.uk car elles n'étaient pas dispo chez Krax à l'époque.

En tout cas, je ne regrette pas d'avoir pris celles-là malgré que ce soit quasiment les plus chères car elles sont très bien finies et elles ne tiennent pas avec des rislans.

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23433
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 561

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Phanfan le Lun 20 Aoû 2012 - 8:06

aloha,

merci clef à molette, ton schéma est parfait j'ai terminé cette nuit entre 1h30 et 2h40.
en fait pour enlever la grille d'origine, c'est en effet tres simple. j'ai tiré avec un clé a pipe sur chaque ergot que tu as entouré c'est sortie sans soucis.

pour ceux qui feront le pas sur le meme modèle que moi, le montage de la grille du radiateur d'huile nécessite la dépose du radiateur supérieur.
apres une petite observation des formes et épaisseur des pattes de fixation, j'ai opté pour un vissage des deux visses de maintient fournis dans le kit
(celles des points de fixation entre les deux radiateurs) sans mettre la rondelle.
car avec la rondelle je ne pouvais plus avoir un serrage optimal de l'ensemble des pièces + grille.

autres conseils :
- il est important de commencer par la pose du radiateur du bas,
- d'engager la visse du bas (point de fixation sous la ligne d'échappement) sans serrer a fond.
- puis amener la grille dans sa position définitive sans mettre les visses supérieure.
- placé le radiateur supérieur qu'il faut maintenir en mettant juste un tour de visse sur un des deux points de fixations latéraux.
- ensuite concentrez vous sur les deux points de fixation entre les radiateurs.
- Les trous de fixation doivent coïncider il faut donc jouer un peu sur la hauteur des pattes de fixation. appuyer, remonter d'une main et engager la visse de l'autre.
cela permet de monter l'ensemble en face des trous d'origine sans se prendre la tête (pendant 40mn comme moi Embarassed )
- une fois que les deux visses entre les radiateur sont placées et vissés correctement on finit le serrage de la visse inférieure (celle sous la ligne d'échappement)
- ensuite on dévisses les visses de maintient latérale et on replace les écopes et on revisse le tout.

mes deux grilles sont montées et whaouuuuu ça claque bien !
par contre me suis aperçue que mon écope gauche a fait un régime sec. un morceau de plastic est cassé sur 5cm de long.
je ne l'avais jamais remarqué avant (même pas à l'achat) j'ai regardé autour de moi il n'y avait pas de plastic cassé non plus. bref je vais le changer.


avatar
Phanfan
En 1300 Hayabusa
En 1300 Hayabusa

Nombre de messages : 1305
Age : 42
Localisation : Ile de France
Moto(s) : BK ABS Grise B+
Date d'inscription : 29/06/2012
Réputation : 56

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par gegegers le Lun 20 Aoû 2012 - 8:22

Merci pour tes explications.
Quant j'auais les miennes et montées je vous diraient comme s'a été
Bonne journée à toutes et tous Cool Cool Cool
avatar
gegegers
En scooter 125 Burgman
En scooter 125 Burgman

Nombre de messages : 173
Age : 57
Localisation : GARD
Moto(s) : hayabusa b king
Date d'inscription : 15/08/2012
Réputation : 6

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par *kiko* le Lun 20 Aoû 2012 - 10:29

gegegers a écrit:T'as trouvé où ces grilles sympas Cool Cool

il l'a dit hein ?
avatar
*kiko*
Grand gourou incollable du B-King !!!
Grand gourou incollable du B-King !!!

Nombre de messages : 9982
Age : 55
Localisation : Skopje (Macédoine)
Moto(s) : full black mode B+ :-)) ça c'était avant...
Date d'inscription : 06/10/2010
Réputation : 136

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Phanfan le Lun 20 Aoû 2012 - 11:00

*kiko* a écrit:
gegegers a écrit:T'as trouvé où ces grilles sympas Cool Cool

il l'a dit hein ?




avatar
Phanfan
En 1300 Hayabusa
En 1300 Hayabusa

Nombre de messages : 1305
Age : 42
Localisation : Ile de France
Moto(s) : BK ABS Grise B+
Date d'inscription : 29/06/2012
Réputation : 56

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Le Druide le Lun 20 Aoû 2012 - 19:40

Merci Phanfan, les miennes sont expédiées demain (ils étaient fermés la semaine dernière), ton Tuto va bien m'aider

Merci encore à toi

_________________
MEMBRE HEUREUX DU FOFO ET DRUIDE DU KBO3P



avatar
Le Druide
Modérateur et Ex organisateur BK-Day
Modérateur et Ex organisateur BK-Day

Nombre de messages : 9027
Age : 42
Localisation : Seine & Oise
Moto(s) : Honda ST 1100 (1998) & Triumph Speed Triple (2007)
Date d'inscription : 28/03/2010
Réputation : 24

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par B.B-king le Lun 20 Aoû 2012 - 21:15

j'avoue aussi c'est les plus jolie grilles
moi j'avais commander les mienne pour 85 roro port compris Laughing euh oui elle sont moin jolie Crying or Very sad
avatar
B.B-king
Grand gourou incollable du B-King !!!
Grand gourou incollable du B-King !!!

Nombre de messages : 3093
Age : 42
Localisation : nimes gard
Moto(s) : 1340 b-king et une black
Date d'inscription : 12/02/2008
Réputation : 23

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Bertrand80 le Mar 21 Aoû 2012 - 21:18

Salut,
ah bah voila ca y es on est tous grillés
avatar
Bertrand80
En 1400 GSX
En 1400 GSX

Nombre de messages : 1413
Age : 37
Localisation : Le Meux (60)
Moto(s) : Suzuki GSX B King
Date d'inscription : 12/07/2011
Réputation : 13

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par *kiko* le Mer 22 Aoû 2012 - 9:47

avatar
*kiko*
Grand gourou incollable du B-King !!!
Grand gourou incollable du B-King !!!

Nombre de messages : 9982
Age : 55
Localisation : Skopje (Macédoine)
Moto(s) : full black mode B+ :-)) ça c'était avant...
Date d'inscription : 06/10/2010
Réputation : 136

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Jean-mich le Mer 22 Aoû 2012 - 15:00

C'est ce que j'avais sur ma 1ère : sont vraiment de superbe qualité ces grilles!!!

_________________
Je penche donc je suis!  (enfin, méf quand même!!!)
avatar
Jean-mich
Admin
Admin

Nombre de messages : 17133
Age : 60
Localisation : VAR
Moto(s) : KTM 1290 superduke
Date d'inscription : 26/10/2007
Réputation : 162

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par gegegers le Dim 2 Sep 2012 - 10:18

Phanfan a écrit:aloha,

merci clef à molette, ton schéma est parfait j'ai terminé cette nuit entre 1h30 et 2h40.
en fait pour enlever la grille d'origine, c'est en effet tres simple. j'ai tiré avec un clé a pipe sur chaque ergot que tu as entouré c'est sortie sans soucis.

pour ceux qui feront le pas sur le meme modèle que moi, le montage de la grille du radiateur d'huile nécessite la dépose du radiateur supérieur.
apres une petite observation des formes et épaisseur des pattes de fixation, j'ai opté pour un vissage des deux visses de maintient fournis dans le kit
(celles des points de fixation entre les deux radiateurs) sans mettre la rondelle.
car avec la rondelle je ne pouvais plus avoir un serrage optimal de l'ensemble des pièces + grille.

autres conseils :
- il est important de commencer par la pose du radiateur du bas,
- d'engager la visse du bas (point de fixation sous la ligne d'échappement) sans serrer a fond.
- puis amener la grille dans sa position définitive sans mettre les visses supérieure.
- placé le radiateur supérieur qu'il faut maintenir en mettant juste un tour de visse sur un des deux points de fixations latéraux.
- ensuite concentrez vous sur les deux points de fixation entre les radiateurs.
- Les trous de fixation doivent coïncider il faut donc jouer un peu sur la hauteur des pattes de fixation. appuyer, remonter d'une main et engager la visse de l'autre.
cela permet de monter l'ensemble en face des trous d'origine sans se prendre la tête (pendant 40mn comme moi Embarassed )
- une fois que les deux visses entre les radiateur sont placées et vissés correctement on finit le serrage de la visse inférieure (celle sous la ligne d'échappement)
- ensuite on dévisses les visses de maintient latérale et on replace les écopes et on revisse le tout.

mes deux grilles sont montées et whaouuuuu ça claque bien !
par contre me suis aperçue que mon écope gauche a fait un régime sec. un morceau de plastic est cassé sur 5cm de long.
je ne l'avais jamais remarqué avant (même pas à l'achat) j'ai regardé autour de moi il n'y avait pas de plastic cassé non plus. bref je vais le changer.




Merci pour les conseils fanfan Cool Cool Wink Wink j'ai monté les miennes sans soucis
Loking du tonnerre..

avatar
gegegers
En scooter 125 Burgman
En scooter 125 Burgman

Nombre de messages : 173
Age : 57
Localisation : GARD
Moto(s) : hayabusa b king
Date d'inscription : 15/08/2012
Réputation : 6

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Le Druide le Dim 9 Sep 2012 - 14:45

Et voilà c'est monté Very Happy

Merci à Phanfan pour son Tuto, ça m'a permis de ne pas perdre de temps

Seule difficulté : j'ai ramé à remettre l'écope de radiateur gauche, j'ai du forcer car cela ne voulait pas se visser Evil or Very Mad

Mais c'est bon, ça a de la gueule et c'est du beau matos bounce bounce bounce




_________________
MEMBRE HEUREUX DU FOFO ET DRUIDE DU KBO3P



avatar
Le Druide
Modérateur et Ex organisateur BK-Day
Modérateur et Ex organisateur BK-Day

Nombre de messages : 9027
Age : 42
Localisation : Seine & Oise
Moto(s) : Honda ST 1100 (1998) & Triumph Speed Triple (2007)
Date d'inscription : 28/03/2010
Réputation : 24

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Jean-mich le Dim 9 Sep 2012 - 16:27

Voilà, tu vas pouvoir faire du tout-terrain maintenant!!! Twisted Evil Twisted Evil

_________________
Je penche donc je suis!  (enfin, méf quand même!!!)
avatar
Jean-mich
Admin
Admin

Nombre de messages : 17133
Age : 60
Localisation : VAR
Moto(s) : KTM 1290 superduke
Date d'inscription : 26/10/2007
Réputation : 162

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Freeman le Dim 9 Sep 2012 - 20:33

Avec les 2 grilles, ça fait vraiment un bel ensemble.

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23433
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 561

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par eric95 le Dim 28 Oct 2012 - 17:57

avatar
eric95
En 600 GSR
En 600 GSR

Nombre de messages : 636
Age : 51
Localisation : quelque part dans le 95
Moto(s) : B-K full black
Date d'inscription : 06/09/2010
Réputation : 1

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par russo le Dim 28 Oct 2012 - 18:07

trop
avatar
russo
En 750 GSX-R
En 750 GSX-R

Nombre de messages : 782
Age : 35
Localisation : nice
Moto(s) : b-king
Date d'inscription : 18/05/2011
Réputation : 3

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Phanfan le Dim 28 Oct 2012 - 19:06

aloha,

yes le modèle R&G claque bien !!!

coté montage tu peux nous en dire un peu plus ?

v!
avatar
Phanfan
En 1300 Hayabusa
En 1300 Hayabusa

Nombre de messages : 1305
Age : 42
Localisation : Ile de France
Moto(s) : BK ABS Grise B+
Date d'inscription : 29/06/2012
Réputation : 56

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Freeman le Dim 28 Oct 2012 - 20:28

Très sympa !

Mais pour le même prix, je préfère la finition des EP Performances.

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23433
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 561

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par eric95 le Dim 28 Oct 2012 - 20:43

Freeman_83 a écrit:Très sympa !

Mais pour le même prix, je préfère la finition des EP Performances.
perso cela ne ma rien couté offert par mon concess pour le montage pareil c'est lui qui me l'ai est mise mais ca reste le même principe que pour les autres.
avatar
eric95
En 600 GSR
En 600 GSR

Nombre de messages : 636
Age : 51
Localisation : quelque part dans le 95
Moto(s) : B-K full black
Date d'inscription : 06/09/2010
Réputation : 1

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Freeman le Dim 28 Oct 2012 - 21:16

Forcément, là on ne fait pas la fine bouche.

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23433
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 561

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Bini le Jeu 31 Jan 2013 - 19:08

petit déterrage.... Il y a-t-il une grosse différences entre les vis d'origine et celle fourni avec les grilles? faut-il toute les remplacer? Car j'ai eu les deux grilles à un bon prix mais sans la visserie... Merci d'avance.
avatar
Bini
En scooter 50 Katana
En scooter 50 Katana

Nombre de messages : 120
Age : 28
Localisation : Niort
Moto(s) : B-King
Date d'inscription : 22/09/2012
Réputation : 0

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Freeman le Jeu 31 Jan 2013 - 20:46

Les vis fournies en général n'ont pas d'épaulement qui servent pour ne pas comprimer les caoutchoucs d'origine.

Donc si tes grilles se montent sans caoutchouc, il te faut trouver des vis.

_________________
La liberté ne vaut que si l'on arrive à fuir très vite



Ici retrouvez l'évolution de la Playboy.
Ici visionnez mes vidéos.
Et retrouver l'évolution de la GENERAL LEE.
avatar
Freeman
Admin
Admin

Nombre de messages : 23433
Age : 43
Localisation : Les Arcs (83)
Moto(s) : Coming soon : B-King General Lee
Date d'inscription : 14/11/2010
Réputation : 561

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Phanfan le Jeu 31 Jan 2013 - 20:55

Aloha,

Le kit de visserie (2 visses) contient aussi deux rondelles crantées pour assurer le serrage.
Perso, je ne les ai pas utilisées car avec les rondelles je trouvais le serrage trop peu visser.

Bon montage a toi!
v!
avatar
Phanfan
En 1300 Hayabusa
En 1300 Hayabusa

Nombre de messages : 1305
Age : 42
Localisation : Ile de France
Moto(s) : BK ABS Grise B+
Date d'inscription : 29/06/2012
Réputation : 56

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Bini le Jeu 31 Jan 2013 - 21:45

Donc le kit visserie, c'est juste deux vis et se sont celle qui maintiennent les deux radiateur au milieu, c'est bien sa? si c'est que sa, il me suffit de trouver des vis un peu plus longue qu'à l'origine...
avatar
Bini
En scooter 50 Katana
En scooter 50 Katana

Nombre de messages : 120
Age : 28
Localisation : Niort
Moto(s) : B-King
Date d'inscription : 22/09/2012
Réputation : 0

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Phanfan le Jeu 31 Jan 2013 - 22:23

Bini a écrit:Donc le kit visserie, c'est juste deux vis et se sont celle qui maintiennent les deux radiateur au milieu, c'est bien sa? si c'est que sa, il me suffit de trouver des vis un peu plus longue qu'à l'origine...

avatar
Phanfan
En 1300 Hayabusa
En 1300 Hayabusa

Nombre de messages : 1305
Age : 42
Localisation : Ile de France
Moto(s) : BK ABS Grise B+
Date d'inscription : 29/06/2012
Réputation : 56

Revenir en haut Aller en bas

Re: Mon premier coup de clef : montage de grille radiateur

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
